功能简介

调用链分析支持跨应用的多维度调用链检索与分析。通过自由组合应用名称、接口名称、响应时间等多种条件对调用链路进行筛选，可以进一步定位到包含特定异常信息的链路，帮助用户从海量链路数据中聚焦到重点链路，快速定位异常链路，完成故障排查。

Span 列表

1. 登录百度智能云控制台->云监控 BCM。
2. 在左侧导航栏点击APM 应用性能监控->调用链分析，在顶部选择目标地域。

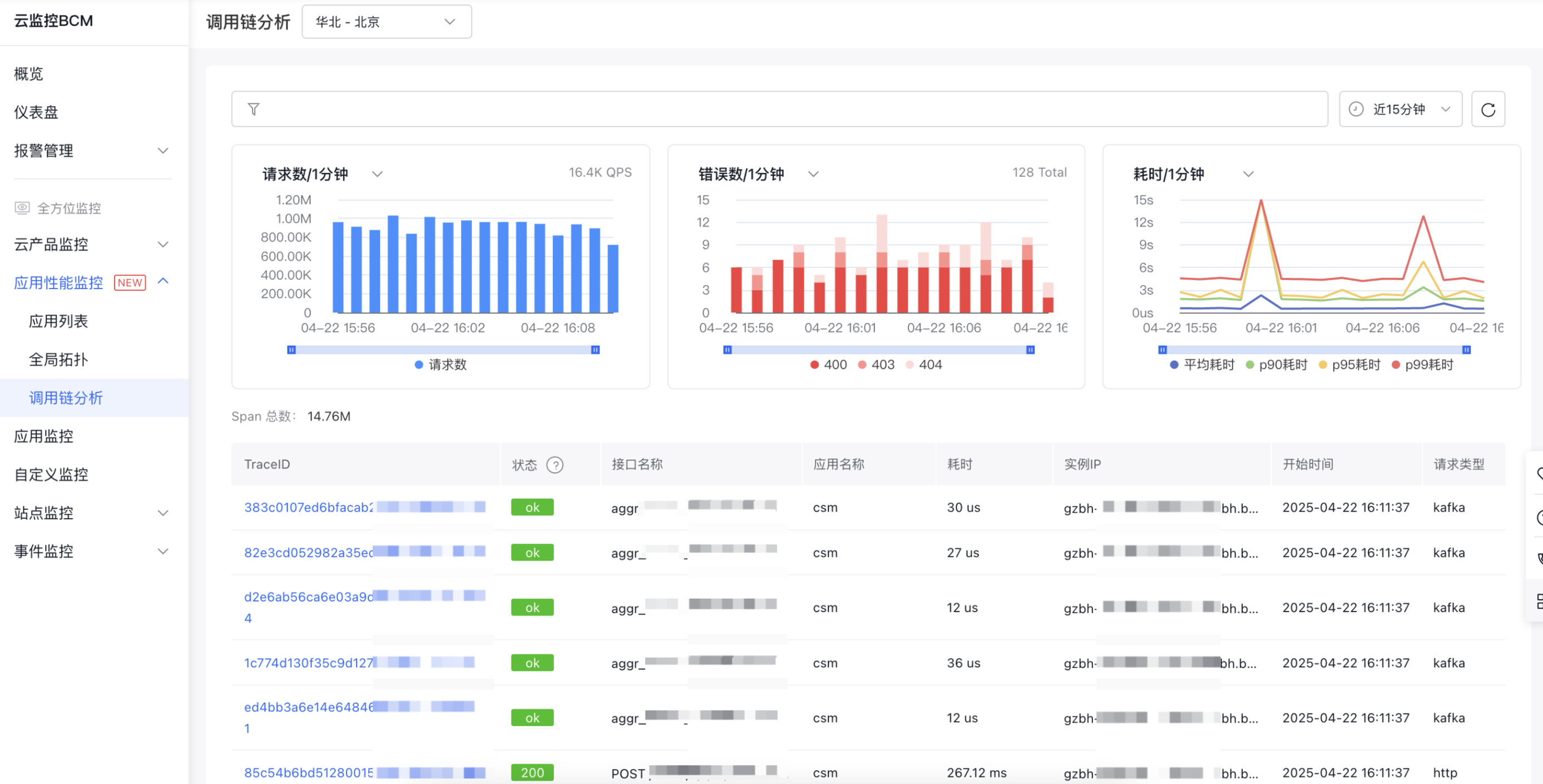

3. 页面下方展示请求、错误、耗时趋势数据和所有调用链的 Span 明细列表，每一行对应一条 Span。

筛选条件

在查询下拉框输入查询条件，右上方的时间选择器设置需要查询的时间段。

筛选字段	说明
应用名称	支持单选。
实例	支持单选。
接口	应用调用的接口名称，支持手动输入，单次仅支持单个值查询。
响应时间	调用链路耗时，支持手动输入。如“200-300”表示筛选响应时间在200ms到300ms之间的调用链路。
请求类型	支持单选。支持http、grpc、redis、mysql等请求类型。
状态	表示该调用是否正确。 对于HTTP请求，当状态码>400时，属于错误； 其他类型的请求，返回exception异常时，也属于错误。
TraceID	支持手动输入，单次仅支持单个值查询。
高级查询	支持查询调用的附加属性。输入查询条件时，需要加上“attributes.”的前缀，例如查询条件输入“attributes.http.response.status_code”，查询值输入“400”，表示筛选状态码为400的调用。

聚合分析

聚合分析支持对调用链数据按不同维度进行多级汇总统计，帮助您从整体视角统计指标数据、洞察调用情况和异常分布情况。

1. 登录百度智能云控制台->云监控 BCM。
2. 在左侧导航栏点击APM 应用性能监控->调用链分析，在顶部选择目标地域。
3. 页面下方选择聚合分析 Tab，默认按接口维度，按请求数降序生成聚合统计列表。

聚合维度选择

点击页面右侧的聚合维度下拉框，选择需要聚合的维度；配置完成后点击页面任意一侧即可生成聚合结果，下方分类列表随之更新；目前支持的聚合维度如下：

聚合维度	说明
接口名称	应用调用的接口名称，默认聚合维度。
应用名称	调用链所属的应用名称。
实例	应用部署的实例地址。
调用角色	调用链中 Span 的调用角色。
请求类型	应用的请求类型。
HTTP 状态码	请求的响应状态码。

说明：

• 聚合分析支持最多选择 3 个维度。
• 先选的维度优先级最高，后续维度依次在上一层聚合结果内进一步分类。
• 点击已选维度标签右侧的“x”，或在下拉框中点击已选中的维度，可删除该聚合维度，当仅剩1个聚合维度时不可删除。

聚合统计列表

聚合统计列表展示各聚合维度分组下的统计结果，字段说明如下：

字段	说明
聚合维度	展示聚合维度对应的取值，默认为接口名称，按先后次序从左到右依次排列。
请求数	所选时间范围内该分组的调用总次数。
错误数	所选时间范围内该分组的错误调用总次数。
平均耗时	该分组调用耗时的平均值，单位为毫秒（ms）。
P90/P95/P99耗时	该分组调用耗时的对应分位值，单位为毫秒（ms）。

说明：默认按请求数降序排序，支持切换为错误数、平均耗时、P90/P95/P99耗时等字段排序，也可切换字段的排序规则。

聚合统计列表展开

点击列表中某一行即可展开查看该维度分组下的 Span 明细列表，展开页展示的字段与 Span Tab 初始页保持一致，通过内部滚动加载更多 Span 数据。

链路详情

1. 在页面上方查询框输入查询条件，右上方的时间选择器设置需要查询的时间段。

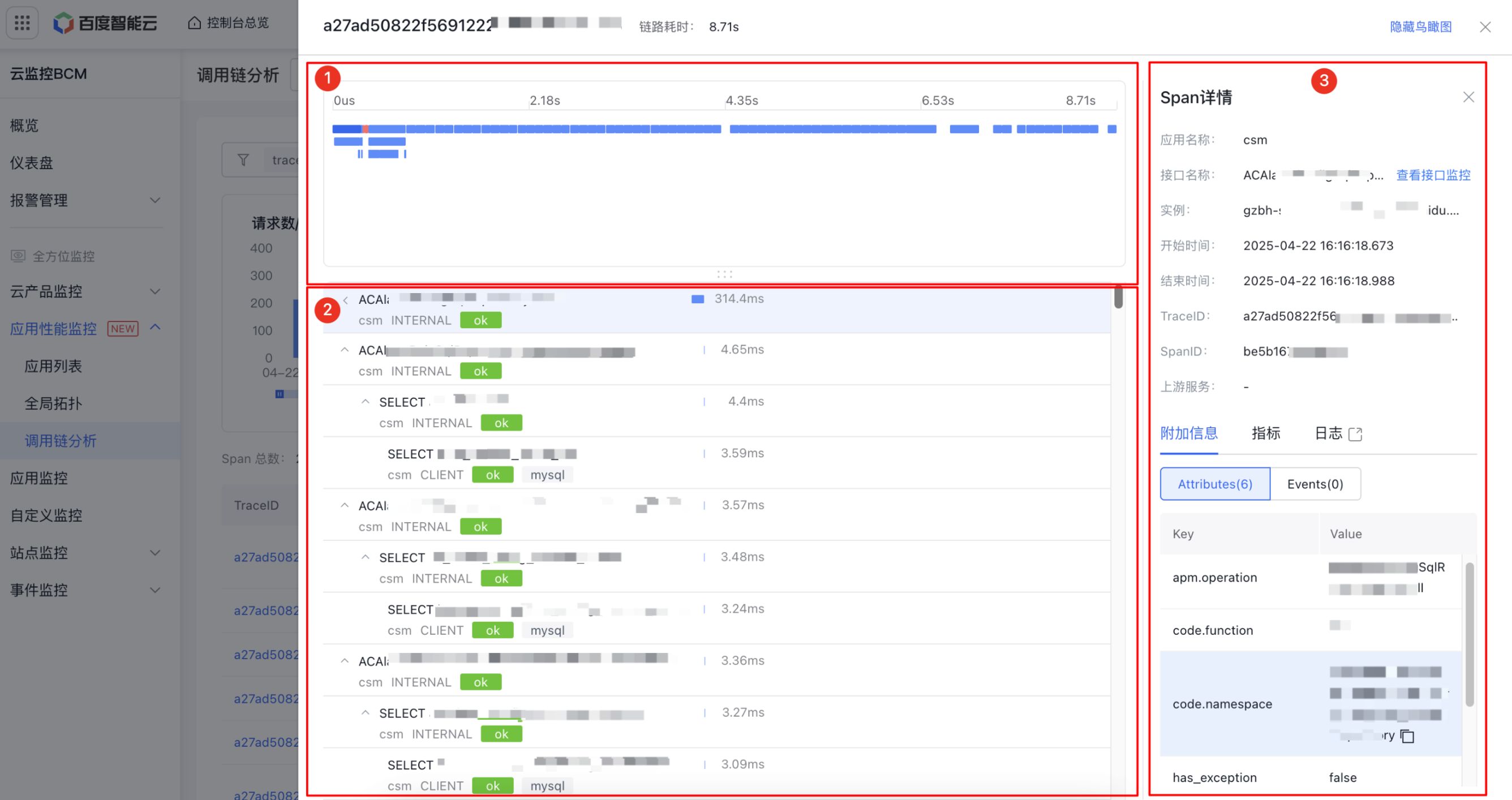

2. 点击 Span 列表的 TraceID，即可查看链路详情页面。

模块1

• 鸟瞰图支持展示整个调用链每个 Span 的耗时分布情况。在页面的右上角，可以操作“隐藏/查看”鸟瞰图。
• 可选择根据不同的应用或不同的请求类型标记颜色。
• 时间轴表示整条 Trace 数据的时间跨度。

模块2

• 该区域中的每一行代表一条 Span 数据，并展示父级 Span 和子级 Span 之间的层级关系。

模块3

• 附加信息：附加信息包含Span的属性（Attributes）和事件（Events）两种信息。
• 日志：如您为应用关联了日志服务，点击可快速跳转至应用详情的日志分析页面，查看当前TraceId对应的业务日志。
• 异常：当Span记录了异常信息时，此页面会展示具体的异常信息。
