使用并行文件存储PFS L2
更新时间：2024-08-20
容器引擎CCE支持通过创建PV/PVC，并为工作负载挂载数据卷方式使用百度智能云并行文件存储PFS 极速型L2。本文将介绍如何在集群中动态和静态挂载并行文件存储。
使用限制
- 集群Kubernetes版本需大于或等于1.18。
- PFS 极速型L2实例需要和集群在同一VPC内。
- 当前PFS 极速型L2已支持的操作系统版本如下，如有其他操作系统需要使用PFS 极速型L2，请提工单
| 操作系统类型 | 发行版 | 内核版本 |
|---|---|---|
| CentOS | 8 | 4.18.0-348.7.1.el8_5.x86_64 |
| Ubuntu | 20.04 | 5.4.0-135-generic |
| Ubuntu | 20.04 | 5.4.0-139-generic |
前提条件
- 已经在PFS控制台创建好PFS 极速型L2类型的实例
- 集群已安装并行文件存储组件，更多信息请见CCE CSI PFS L2 Plugin 说明。
操作步骤
动态挂载并行文件存储
1. 创建存储类StorageClass
集群管理员可使用StorageClass为集群定义不同的存储类型。您可通过StorageClass配合PVC动态创建需要的存储资源。
本文介绍通过Kubectl方式创建并行文件存储PFS L2类型的StorageClass，自定义并行文件存储使用所需的模板。
您需要先创建PFS实例，操作步骤请参考创建并行文件系统极速型L2。
Plain Text
1kind: StorageClass
2apiVersion: storage.k8s.io/v1
3metadata:
4 name: pfsl2-sc
5provisioner: spectrumscale.csi.ibm.com
6parameters:
7 mountTargetId: #必填，PFS L2实例挂载点ID（挂载地址）
8 pfsId: #必填，PFS L2实例ID

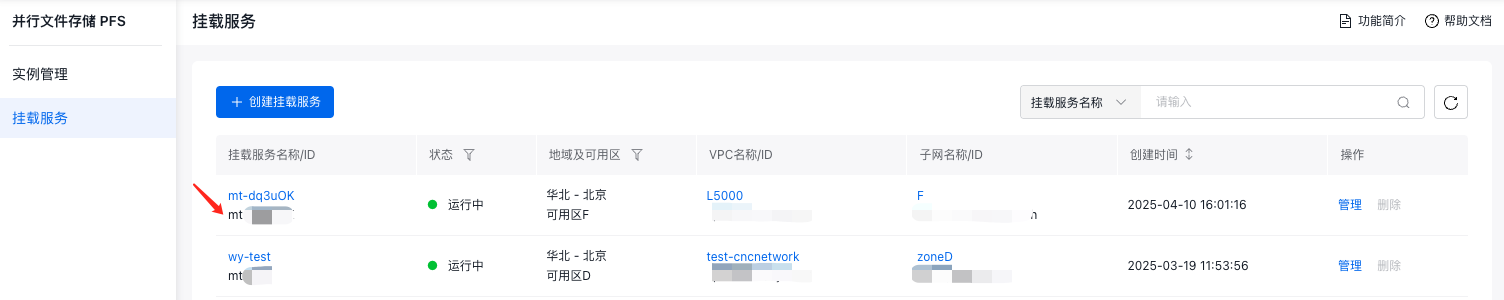

9reclaimPolicy: Delete #- PFS L2实例挂载点ID获取

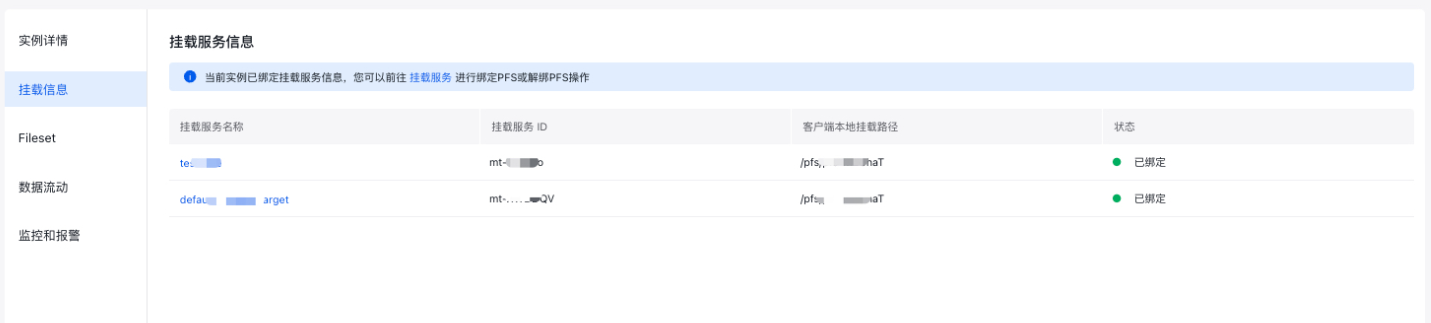

- PFS L2实例ID获取
2. 创建持久卷声明PVC
注意storageClassName需要指定为上述部署storageClass时填写的storageClass名称。
Plain Text
1 kind: PersistentVolumeClaim
2 apiVersion: v1
3 metadata:
4 name: dynamic-pvc
5 spec:
6 accessModes:
7 - ReadWriteMany
8 storageClassName: pfsl2-sc
9 resources:
10 requests:
11 storage: 50Gi # 指定PVC存储空间大小3. 检查PVC状态为Bound
Plain Text
1 $ kubectl get pvc dynamic-pvc
2 NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE
3 dynamic-pvc Bound pvc-1ab36e4d1d2711e9 50Gi RWX pfsl2-sc 4s4. 在Pod中挂载PVC
Pod和PVC需要在同一个namespace下。
Plain Text
1 apiVersion: v1
2 kind: Pod
3 metadata:
4 name: test-pvc-pod
5 namespace: default
6 labels:
7 app: test-pvc-pod
8 spec:
9 containers:
10 - name: test-pvc-pod
11 image: nginx
12 volumeMounts:
13 - name: pfs-pvc
14 mountPath: "/pfs-volume"
15 volumes:
16 - name: pfs-pvc
17 persistentVolumeClaim:
18 claimName: dynamic-pvc静态挂载并行文件存储
1. 创建持久卷PV
Plain Text
1 apiVersion: v1
2 kind: PersistentVolume
3 metadata:
4 name: static-pv-pfsl2
5 spec:
6 accessModes:
7 - ReadWriteMany
8 capacity:
9 storage: 100Gi
10 csi:
11 driver: spectrumscale.csi.ibm.com #必填
12 volumeHandle: mt-qLh53G;pfs-CuJjBu;/pfs/mt-qLh53G #必填 <mountTargetId>;<pfsId>;<mountPath>说明
- storageClassName在静态PV为空，无需填写。
- volumeHandle的值需要根据挂载点ID，PFS L2实例ID以及挂载地址拼接，通过;英文分号隔开
- 当前PFS L2的挂载地址值只需在挂载点ID前添加/pfs前缀即可，示例：这个pfs实例的挂载点id为mt-qLh53G，挂载地址为：/pfs/mt-qLh53G
2. 创建持久卷声明PVC
Plain Text
1apiVersion: v1
2kind: PersistentVolumeClaim
3metadata:
4 name: static-pvc-pfsl2 # static PVC name
5spec:
6 volumeName: static-pv-pfsl2 # static PV name
7 accessModes:
8 - ReadWriteMany
9 resources:
10 requests:
11 storage: 100Gi2. 检查PVC状态为Bound，并且与对应的PV绑定
Plain Text
1 $ kubectl get pvc
2 NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE
3 static-pvc-pfsl2 Bound static-pv-pfsl2 1Gi RWX 10s3. 在Pod中挂载PVC
Pod和PVC需要在同一个namespace下。
Plain Text
1 apiVersion: v1
2 kind: Pod
3 metadata:
4 name: test-pvc-pod
5 namespace: default
6 labels:
7 app: test-pvc-pod
8 spec:
9 containers:
10 - name: test-pvc-pod
11 image: nginx
12 volumeMounts:
13 - name: pfs-pvc
14 mountPath: "/pfs-volume"
15 volumes:
16 - name: pfs-pvc
17 persistentVolumeClaim:
18 claimName: static-pvc-pfsl2
